Vergleiche

Konventionelle Tiefgarage vs. Parksystem

Folgend möchten wir einige Vergleiche zwischen konventionellen Tiefgaragen und Parklösungen mit unseren Autoparksystemen anstellen und die Unterschiede in Bezug auf Flächen- und Volumenverbrauch sowie Materialeinsatz, Energieaufwand, Emissionen und Kosten aufzeigen.

Verglichen werden zwei Lösungsansätze (konventionell und mit Parksystemen) mit denselben bzw. ähnlichen Bedingungen und Voraussetzungen. Wir gehen von einer vorhandenen Grundstücksgröße aus und mit derselben Anzahl an Parkplätzen die generiert werden können.

Auf diesen Anforderungen basierend entwerfen wir für beide Systeme jeweils einen optimalen Entwurf der es uns ermöglicht beide zu vergleichen. Als Basis für den Vergleich gehen wir von einem fiktiven Grundstück für ein Mehrfamilienhaus von ca. 33 m Länge und 19 m Breite aus. Die gesamte Baufläche beträgt etwa 640 m2.

Die konventionelle Tiefgarage hat zwar dieselbe Fläche, es muss aber eine zweite Ebene mit einer zweiten Rampe geschaffen werden, um dieselbe Anzahl Parkplätze zu schaffen.

Im Allgemeinen ist das Volumen der konventionellen Tiefgarage deutlich größer gegenüber der Lösung mit Parksystemen.

Die erste Ebene ist 3,3 m tief und jede weitere Ebene nochmals 2,4 m. Die erste Ebene einer Tiefgarage muss mindestens 3,3 m tief unter der Erde sein, um ausreichend Platz für technische Installationen wie Lüftungssysteme, Feuerlöschanlagen und Stauraum für andere mögliche Einrichtungen zu bieten. Diese Systeme sind notwendig, um die Sicherheit und Funktionalität der Tiefgarage zu gewährleisten.

*Basis für alle Abmessungen sind die Empfehlungen für Anlagen des ruhenden Verkehrs 2023 (EAR 23) der Forschungsgesellschaft für Straßen- und Verkehrswesen (FGSV).

Vergleiche mit konventionellen Tiefgaragen

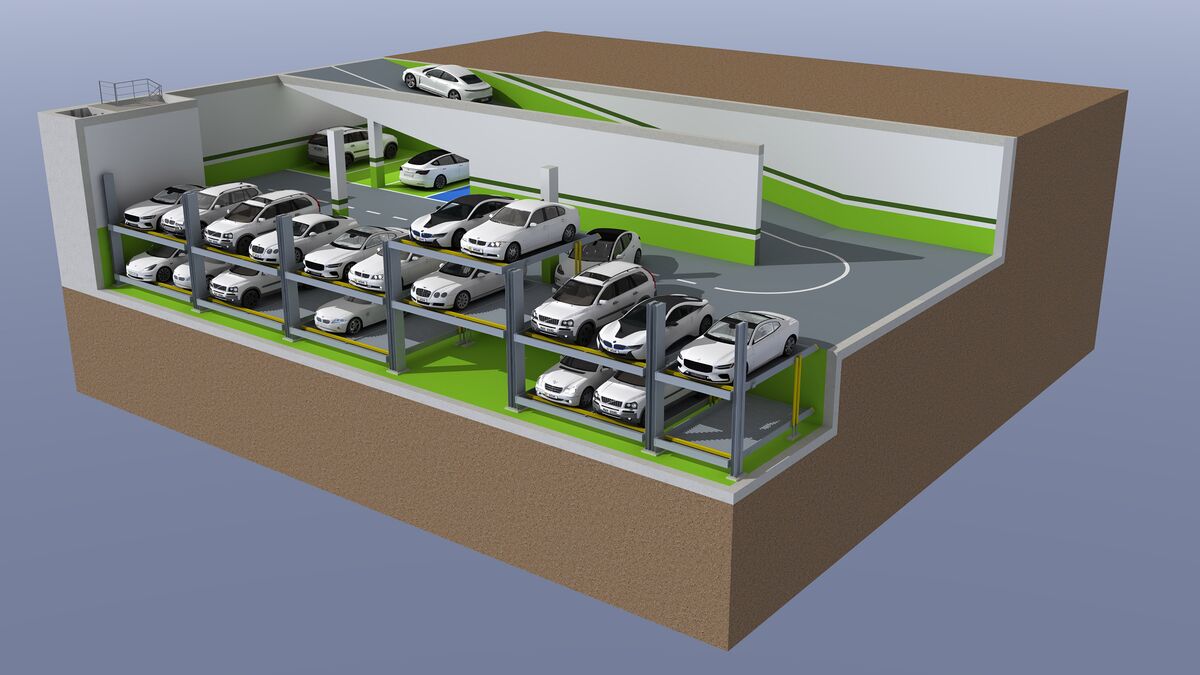

PARKLIFT 450

Das Parksystem Parklift 450 ist für unabhängiges Parken von 2 Pkw übereinander ausgerichtet. Um das unabhängige Parken zu ermöglichen benötigt der Parklift 450 Raum für 3 Ebenen da die Plattformen sich nach oben und unten bewegen müssen.

  • Fläche

    Breite 19,05 m x Länge 33,70 m à ca. 642 m2

  • Unterirdische Ebenen

    2

  • Stellplätze Parklift

    24

  • Stellplätze konventionelle Tiefgarage

    27

  • Stellplatz Parksystem

    Länge 5,50 m, Breite 2,70 m, Höhe 2,05 m

  • Stellplatz konventionelle Tiefgarage

    Länge 5,20 m, Breite 2,65 m

  • *Ein Teil der Grube muss jedoch noch tiefer gegraben werden (4,2 m). Dieser tiefere Abschnitt erstreckt sich über die gesamte Länge von 33 m, ist ca. 6 m breit und 7 m tief, um den »Parklift 450« aufzunehmen. In diesem Bereich werden insgesamt 24 Parkplätze untergebracht.

Konventionelle Tiefgarage
Ersparnis nach:
  • Flächenbedarf
  • Volumenbedarf
  • Energiebedarf
  • Emissionen
  • Materialeinsatz
  • Kosten
PARKLIFT 450
25.39 m²
Konventionelle Tiefgarage
37.01 m²
Ersparnis: 31.4%
PARKLIFT 450
117.7 m³
Konventionelle Tiefgarage
119.94 m³
Ersparnis: 1.9%
PARKLIFT 450
9505222.76 MJ
Konventionelle Tiefgarage
13776915.8 MJ
Ersparnis: 31%
PARKLIFT 450
778266.93 CO2/kg
Konventionelle Tiefgarage
1046179.15 CO2/kg
Ersparnis: 25.6%
PARKLIFT 450
2966239.17 kg
Konventionelle Tiefgarage
4008750.86 kg
Ersparnis: 26%
PARKLIFT 450
32251 €
Konventionelle Tiefgarage
37830 €
Ersparnis: 14.7%

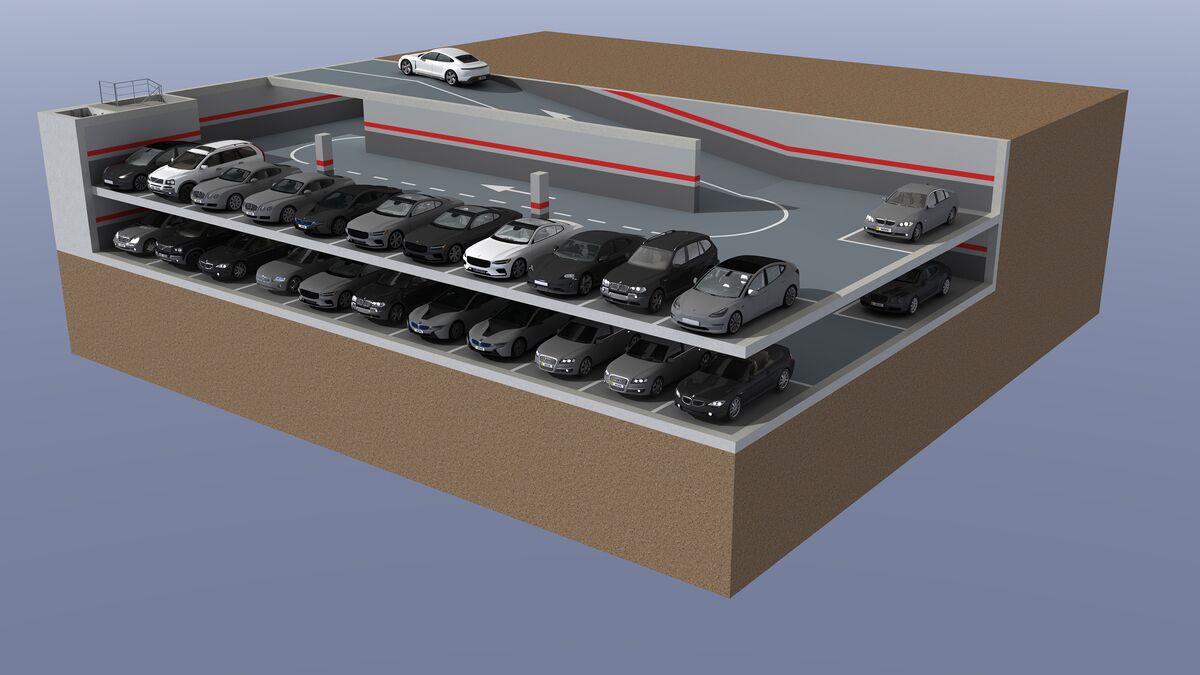

COMBILIFT 542

Mit dem »Combilift 542« werden die Fahrzeuge durch das Hochfahren, Absenken und Querverschieben der Parkpaletten extrem kompakt eingelagert und es kann weiterhin unabhängig geparkt werden.

  • Fläche

    Breite 19,05 m x Länge 33,70 m à ca. 642 m2

  • Unterirdische Ebenen

    2

  • Stellplätze Combilift

    25

  • Stellplätze konventionelle Tiefgarage

    27

  • Stellplatz Parksystem

    Länge 5,70 m, Breite 2,70 m, Höhe 2,05 m

  • Stellplatz konventionelle Tiefgarage

    Länge 5,20 m, Breite 2,65 m

Ersparnis nach:
  • Flächenbedarf
  • Volumenbedarf
  • Energiebedarf
  • Emissionen
  • Materialeinsatz
  • Kosten
COMBILIFT 542
21.65 m²
Konventionelle Tiefgarage
37.01 m²
Ersparnis: 41.5%
COMBILIFT 542
92.56 m³
Konventionelle Tiefgarage
119.9 m³
Ersparnis: 22.8%
COMBILIFT 542
8769593 MJ
Konventionelle Tiefgarage
13506099.8 MJ
Ersparnis: 35.1%
COMBILIFT 542
719442.62 CO2/kg
Konventionelle Tiefgarage
1021063.15 CO2/kg
Ersparnis: 29.5%
COMBILIFT 542
2799429.73 kg
Konventionelle Tiefgarage
3899550.86 kg
Ersparnis: 28.2%
COMBILIFT 542
29013 €
Konventionelle Tiefgarage
37830 €
Ersparnis: 23.3%

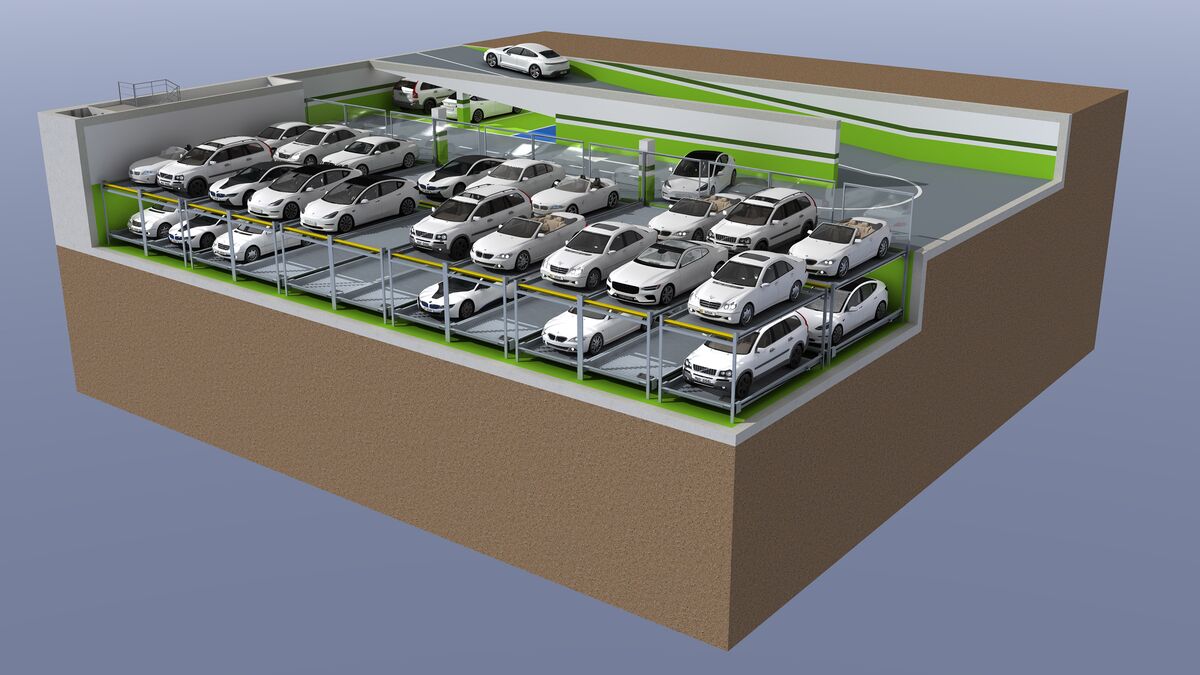

COMBILIFT 542 MR

Mit dem »Combilift 542MR« werden die Fahrzeuge durch das Hochfahren, Absenken und Querverschieben der Parkpaletten extrem kompakt eingelagert und es kann weiterhin unabhängig geparkt werden.
Durch die »Multi Row«-Funktion der sogenannten MR-Version können die Systeme und somit auch die Fahrzeuge mehrreihig angeordnet werden. Die flexible MR-Schiebeplattform fungiert als Brücke und ermöglicht den Zugang zur hinteren Reihe des Parksystems.

  • Fläche

    Breite 24,85 m x Länge 33,70 m à ca. 837 m2

  • Unterirdische Ebenen

    2

  • Stellplätze Combilift

    46

  • Stellplätze konventionelle Tiefgarage

    39

  • Stellplatz Parksystem

    Länge 5,70 m, Breite 2,70 m, Höhe 2,05 m

  • Stellplatz konventionelle Tiefgarage

    Länge 5,20 m, Breite 2,65 m

Combilift 542MR
Ersparnis nach:
  • Flächenbedarf
  • Volumenbedarf
  • Energiebedarf
  • Emissionen
  • Materialeinsatz
  • Kosten
COMBILIFT 542 MR
16.01 m²
Konventionelle Tiefgarage
34.42 m²
Ersparnis: 53.5%
COMBILIFT 542 MR
74.81 m³
Konventionelle Tiefgarage
108.12 m³
Ersparnis: 30.8%
COMBILIFT 542 MR
11557623.13 MJ
Konventionelle Tiefgarage
18060507.24 MJ
Ersparnis: 36%
COMBILIFT 542 MR
937338.14 CO2/kg
Konventionelle Tiefgarage
1387258.86 CO2/kg
Ersparnis: 32.4%
COMBILIFT 542 MR
3547595.55 kg
Konventionelle Tiefgarage
5378716.14 kg
Ersparnis: 34%
COMBILIFT 542 MR
26313 €
Konventionelle Tiefgarage
28596 €
Ersparnis: 8%

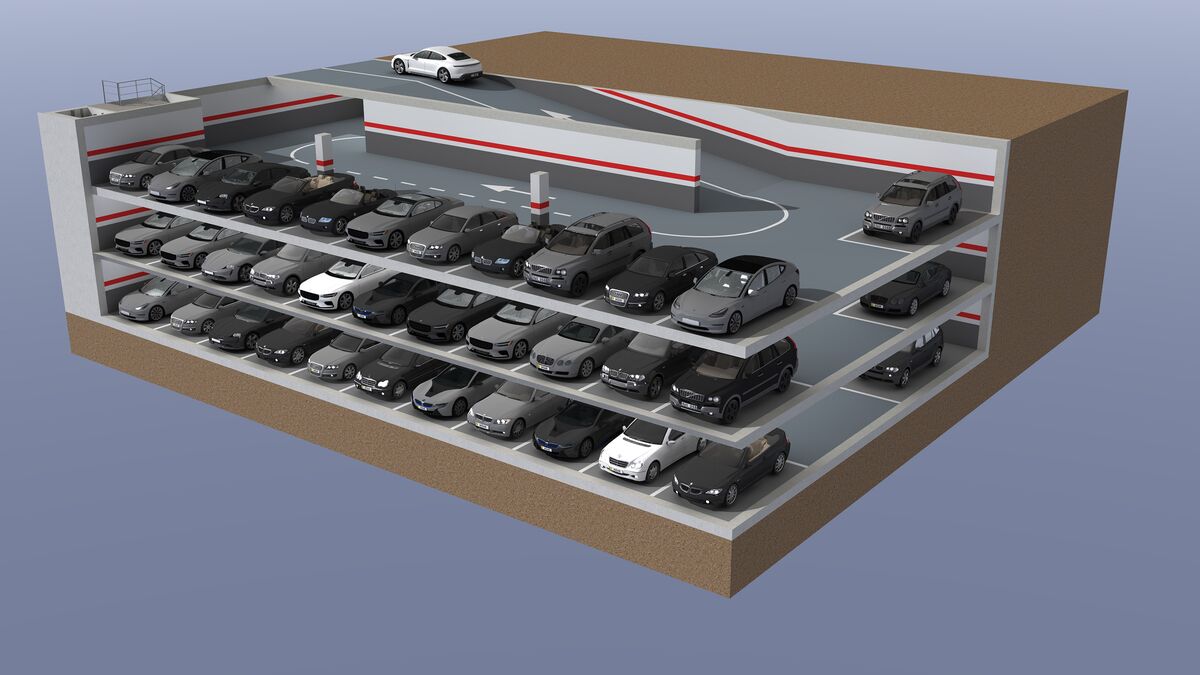

COMBILIFT 543

Mit dem »Combilift 543« werden die Fahrzeuge durch das Hochfahren, Absenken und Querverschieben der Parkpaletten extrem kompakt eingelagert und es kann weiterhin unabhängig geparkt werden.

Der Combilift 543 bietet Stellplätze auf drei Ebenen mit nur einer Fahrgasse.

  • Fläche

    Breite 19,25 m x Länge 33,70 m à ca. 649 m2

  • Unterirdische Ebenen

    2

  • Stellplätze Combilift

    34

  • Stellplätze konventionelle Tiefgarage

    39

  • Stellplatz Parksystem

    Länge 5,70 m, Breite 2,70 m, Höhe 2,05m

  • Stellplatz konventionelle Tiefgarage

    Länge 5,20m, Breite 2,65m

Ersparnis nach:
  • Flächenbedarf
  • Volumenbedarf
  • Energiebedarf
  • Emissionen
  • Materialeinsatz
  • Kosten
COMBILIFT 543
17.87 m²
Konventionelle Tiefgarage
38.43 m²
Ersparnis: 53.5%
COMBILIFT 543
86.97 m³
Konventionelle Tiefgarage
117.81 m³
Ersparnis: 26.2%
COMBILIFT 543
9599149.49 MJ
Konventionelle Tiefgarage
17174692.1 MJ
Ersparnis: 44.1%
COMBILIFT 543
786969.18 CO2/kg
Konventionelle Tiefgarage
1355748.68 CO2/kg
Ersparnis: 42%
COMBILIFT 543
2998299.11 kg
Konventionelle Tiefgarage
5306214.35 kg
Ersparnis: 43.5%
COMBILIFT 543
32166 €
Konventionelle Tiefgarage
39022 €
Ersparnis: 17.6%

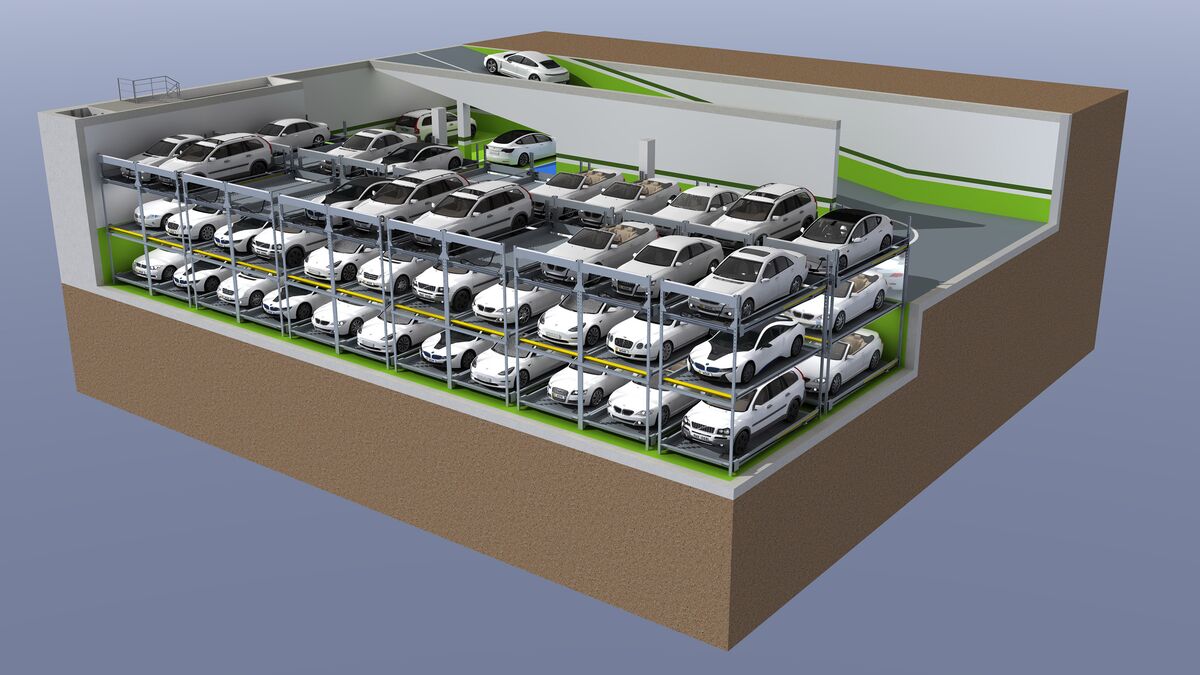

COMBILIFT 543 MR

Mit dem »Combilift 543MR« werden die Fahrzeuge durch das Hochfahren, Absenken und Querverschieben der Parkpaletten extrem kompakt eingelagert und es kann weiterhin unabhängig auf 3 Ebenen geparkt werden.

Durch die »Multi Row«-Funktion der sogenannten MR-Version können die Systeme und somit auch die Fahrzeuge mehrreihig angeordnet werden. Die flexible MR-Schiebeplattform fungiert als Brücke und ermöglicht den Zugang zur hinteren Reihe des Parksystems.

  • Fläche

    Breite 24,85 m x Länge 33,70 m à ca. 837 m2

  • Unterirdische Ebenen

    3

  • Stellplätze Combilift

    67

  • Stellplätze konventionelle Tiefgarage

    60

  • Stellplatz Parksystem

    Länge 5,70 m, Breite 2,70 m, Höhe 2,05 m

  • Stellplatz konventionelle Tiefgarage

    Länge 5,20 m, Breite 2,65 m

Ersparnis nach:
  • Flächenbedarf
  • Volumenbedarf
  • Energiebedarf
  • Emissionen
  • Materialeinsatz
  • Kosten
COMBILIFT 543 MR
12.01 m²
Konventionelle Tiefgarage
33.56 m²
Ersparnis: 64.2%
COMBILIFT 543 MR
63.31 m³
Konventionelle Tiefgarage
99.74 m³
Ersparnis: 36.5%
COMBILIFT 543 MR
12634532.45 MJ
Konventionelle Tiefgarage
20951969.06 MJ
Ersparnis: 39.7%
COMBILIFT 543 MR
1020773.64 CO2/kg
Konventionelle Tiefgarage
1649712.76 CO2/kg
Ersparnis: 38.1%
COMBILIFT 543 MR
3751553.35 kg
Konventionelle Tiefgarage
6470956.98 kg
Ersparnis: 42%
COMBILIFT 543 MR
25213 €
Konventionelle Tiefgarage
34231 €
Ersparnis: 26.3%

COMBIPARKER 560 - PRODUKTNEUHEIT!

Der »Combiparker 560« ist vergleichbar mit dem Combilift und bietet ebenfalls die Möglichkeit die Fahrzeuge durch das Hochfahren, Absenken und
Querverschieben der Parkpaletten extrem kompakt einzulagern.

Durch eine spezielle Technik lassen sich im Combiparker 560 jedoch Autos auf bis zu 5 Ebenen parken – mit nur einer Einparkebene.

  • Fläche

    Breite 19,25 m x Länge 33,70 m à ca. 650 m²

  • Unterirdische Ebenen

    5

  • Stellplätze Combilift

    58

  • Stellplätze konventionelle Tiefgarage

    63

  • Stellplatz Parksystem

    Länge 6 m, Breite 2,70 m, Höhe 2,05 m

  • Stellplatz konventionelle Tiefgarage

    Länge 5,20 m, Breite 2,65 m

Ersparnis nach:
  • Flächenbedarf
  • Volumenbedarf
  • Energiebedarf
  • Emissionen
  • Materialeinsatz
  • Kosten
COMBIPARKER 560 - PRODUKTNEUHEIT!
9.3 m²
Konventionelle Tiefgarage
39.65 m²
Ersparnis: 76.5%
COMBIPARKER 560 - PRODUKTNEUHEIT!
63.71 m³
Konventionelle Tiefgarage
115.99 m³
Ersparnis: 45.1%
COMBIPARKER 560 - PRODUKTNEUHEIT!
11166266.59 MJ
Konventionelle Tiefgarage
19549590.14 MJ
Ersparnis: 42.9%
COMBIPARKER 560 - PRODUKTNEUHEIT!
911349.23 CO2/kg
Konventionelle Tiefgarage
1564907.68 CO2/kg
Ersparnis: 41.8%
COMBIPARKER 560 - PRODUKTNEUHEIT!
3361649.37 kg
Konventionelle Tiefgarage
6118619.35 kg
Ersparnis: 45.1%
COMBIPARKER 560 - PRODUKTNEUHEIT!
37412 €
Konventionelle Tiefgarage
47329 €
Ersparnis: 21%

Informationen zu den einzelnen Parametern, die in der Rechnung berücksichtigt wurden

Details anzeigen

Energieaufwand

  • Bagger (EURO6) für Erdaushub: 0,00062 MJ/kg
  • Stahlbeton (Betonfundament, Betonebene, Betondecke, Rampe,
    Mauerwerk): 2,48 MJ/kg
  • Wandverkleidungen: 7,98 MJ/kg
  • Wasserdichtung: 97,00 MJ/kg
  • Parkhaus Belüftung: 71,89 MJ/kg
  • Brandschutz: 41,49 MJ/kg
  • Elektro-Installationen: 75,30 MJ/kg
  • Parksystem: 25,42 MJ/kg

Materialeinsatz

  • Bagger für Erdaushub
  • Stahlbeton (Betonfundament, Betonebene, Betondecke, Rampe,
    Mauerwerk)
  • Wandverkleidungen
  • Wasserdichtung
  • Tiefgaragen-Installationen
  • Parksystem inkl. Montage

Emissionen

  • Erdaushub/Bagger: 0,00005 kg CO2/kg
  • Stahlbeton (Betonfundament, Betonebene, Betondecke, Rampe,
    Mauerwerk): 0,23 kg CO2/kg
  • Wandverkleidungen: 0,37 kg CO2/kg
  • Wasserdichtung: 3,00 kg CO2/kg
  • Parkhaus Belüftung: 2,45 kg CO2/kg
  • Brandschutz: 4,71 kg CO2/kg
  • Elektroinstallationen: 2,43 kg CO2/kg
  • Parksystem: 1,72 kg CO2/kg

Kosten:

Ca. Kosten/m2 für konventionelles Parken
1. Ebene = 800 €/m2
2. Ebene = 1.000 €/m2
3. Ebene = 1.200 €/m2

Hinweis: Basis für den Vergleich sind die Kosten im Raum München.

Detaillierter Vergleichsbericht von zwei Baugruben:

1. Einleitung: Dieser Bericht zielt darauf ab, einen detaillierten Vergleich zwischen zwei Baugruben durchzuführen, wobei die Aushub- und Transportprozesse analysiert werden. Der erste Fall umfasst eine Baugrube mit einem Volumen von 3605 m3, während der zweite Fall eine Baugrube mit einem Volumen von 4379 m3 betrifft. Das Ziel ist es, die Unterschiede in der Aushubzeit, der Transportzeit, dem CO2-Ausstoß und den Einsparungen zwischen den beiden Szenarien herauszuarbeiten.

2. Methodik: Die Daten für diesen Bericht stammen aus verschiedenen Quellen, darunter branchenübliche Normen, Herstellerangaben und Erfahrungswerte aus der Praxis. Die Berechnungen basieren auf diesen Daten sowie auf standardisierten Formeln und Annahmen, die in der Baubranche weit verbreitet sind.

3. Aushubprozess: Im Aushubprozess wird ein Bagger verwendet, um den Boden aus der Baugrube zu entfernen. Die Kapazität des Baggers beträgt pro Schaufelhub 2 m3 Erde. Die Aushubzeit wird durch die Anzahl der erforderlichen Schaufelhübe bestimmt.
